Anleitung Zeigernadel beim elektronischen Tachos korrekt aufsetzen

Eine kurze Anleitung wie man die Zeigernadel bei den elektronischen Tachos korrekt aufsetzt und/oder die Position überprüft und korrigiert.
Für diese Anleitung werden folgende Werkzeuge benötigt:

  1. Kreuzschlitzschraubendreher PH1 oder PH2
  2. eine Kuchengabel

Voraussetzung: Es muss sich um ein digitales Kombiinstrument, also mit LCD-Display im Tachometer handeln. Ob altes Modell, oder Faclift spielt keine Rolle.
Das Kombiinstrument muss ausgebaut gebaut sein.

Foto: Tacho 1 von 10

1. Los gehts

Vorab. Handelt es sich um ein Kombiinstrument mit Unterdruckanschluss, empfehle ich die Unterdruckdose vor Beginn ab zuschrauben. Dazu einfach auf der Rückseite die 2 Schrauben des Unterdrucksensors herausdrehen und den Sensor nach hinten herausziehen. Ich empfehle das, weil die Schlauchanschlüsse sehr leicht abbrechen und so ein Teil kostet sage und schreibe 200 € neu. Also besser abnehmen, beiseite legen und ganz zum Schluss wieder anschrauben. Auch wenn man so ein Kombiinstrument verschickt, bitte immer die Dose abschrauben und einzeln in Zeitungspapier oder ähnliches einpacken und mit ins Paket legen.

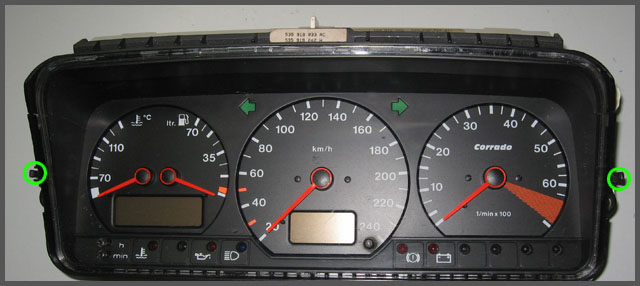

Zuerst muss das Kombiinstrument geöffnet werden. Dazu die im folgenden Bild mit grünen Kreisen markierten Schrauben lösen:

Foto: Tacho 2 von 10

2. Deckel

Nun den Deckel vorne abnehmen und beiseite legen:
Foto: Tacho 3 von 10

3. Nadel anheben

Jetzt die Nadel des Tachos vorsichtig anheben..
Foto: Tacho 4 von 10

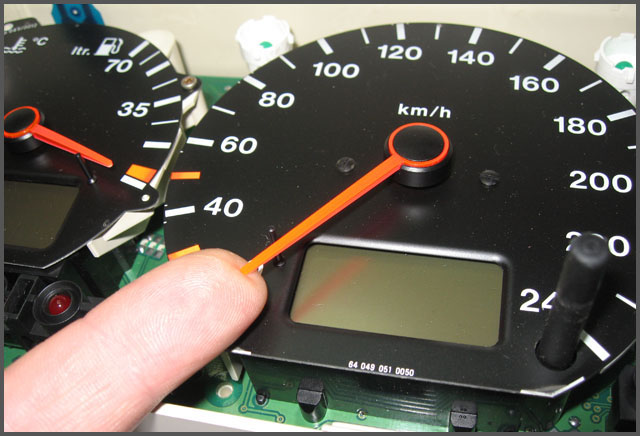

4. Heben

... und über den Stopper/Anschlagspunkt heben:
Foto: Tacho 5 von 10

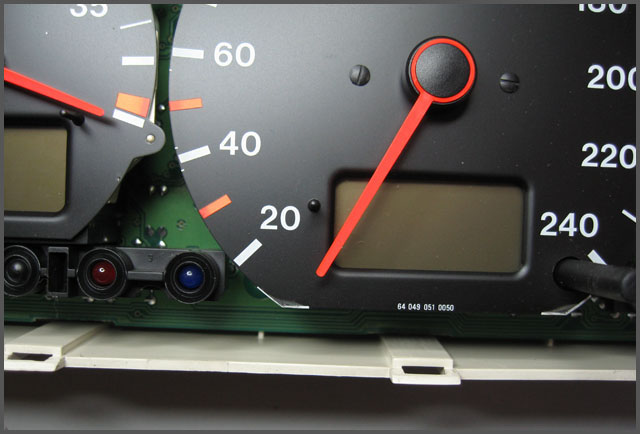

5. Positionieren

Nun die Nadel auspendeln lassen. Die Nadel sollte sich nun an der im Bild gezeigten Position befinden. Die sollte bei allen digitalen Tachos dort stehen, egal ob altes oder neues Modell, egal ob 140 mph, 160 mph, 240 km/h oder 260 km/h Skala.
Foto: Tacho 6 von 10

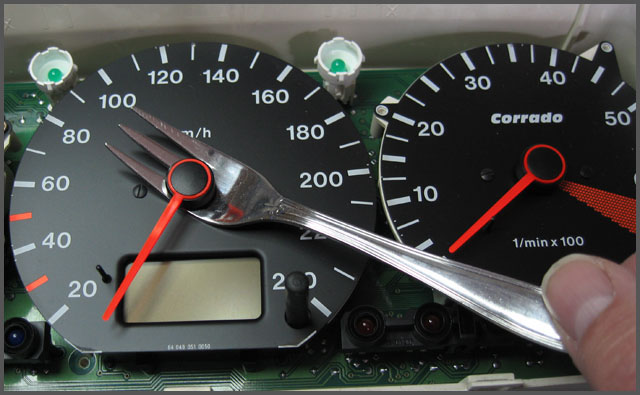

6. Kuchengabel-Einsatz

Wenn die Nadel nicht an dieser Position steht, dann die Nadel vorsichtig mit einer Kuchengabel abhebeln.

-> TIPP 1: legt ein Stück Papier o.ä. unter die Gabel, damit diese keine Spuren auf der Scheibe hinterlässt:

-> TIPP 2: Alternativ kann man auch versuchen die Nadel gegen den Uhrzeigersinn weiter zu drehen und dabei an der Nadel ziehen. Oft lässt sich auch so die Nadel abnehmen.

Foto: Tacho 7von 10

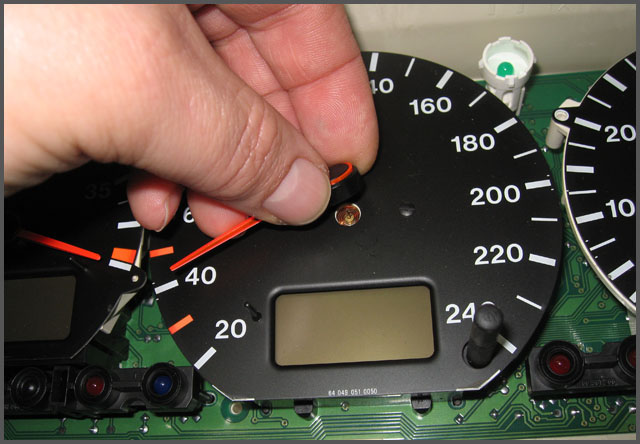

7. Aufsetzen /Andrücken

Nun die Nadel direkt unterhalb des Anschlages aufsetzen und ganz leicht andrücken
Foto: Tacho 8 von 10

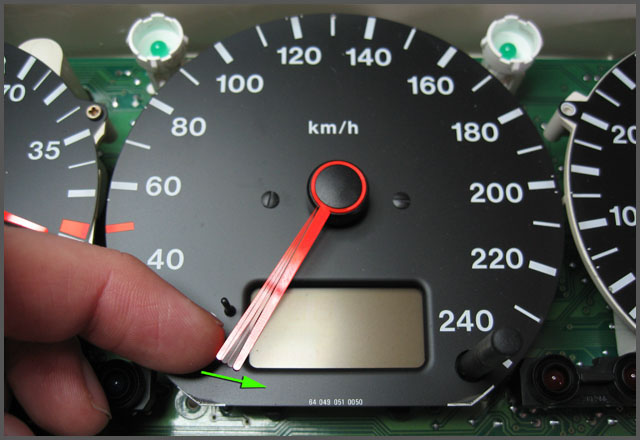

8. Positionieren

Nun die Nadel entgegen dem Uhrzeigersinn in die richtige Position schieben:
Foto: Tacho 9 von 10

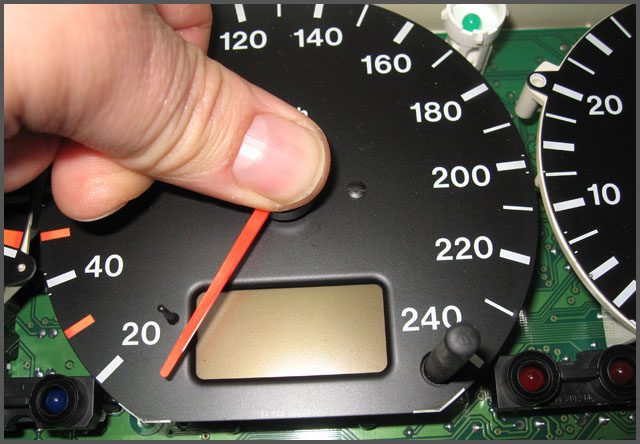

9. Aufdrücken

Wenn die Position so OK, dann Nadel sehr fest aufdrücken.
Foto: Tacho 10 von 10

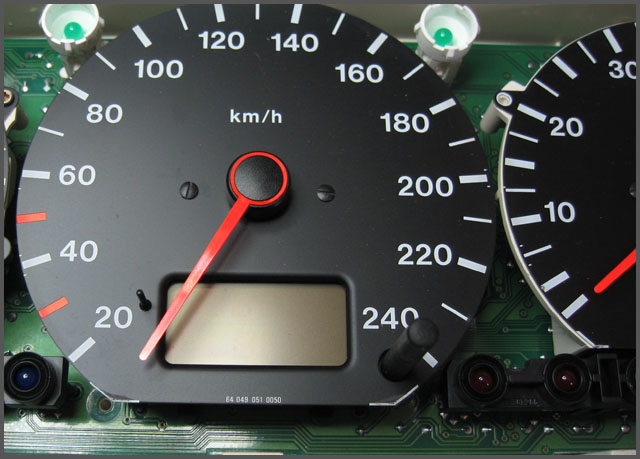

10. Kontrolle

Nun die Nadel nochmals auspendeln lassen und schauen ob die wie im letzten Bild gezeigt sitzt.

Wenn OK, die Nadel vorsichtig wieder über den Anschlag heben, Deckel und ggf. Unterdruckdose wieder festschrauben und Kombiinstrument wieder einbauen.

Wenn nicht, Vorgang wiederholen ;-)
Natürlich alles ohne Gewähr
Dieser Beitrag wurde freundlicherweise von Dirk, Forumsname 5dOt1 verfasst.
Dirk kennt sich excellent aus, nicht nur bei diesemThema.
Mehr auf seiner Homepage.
